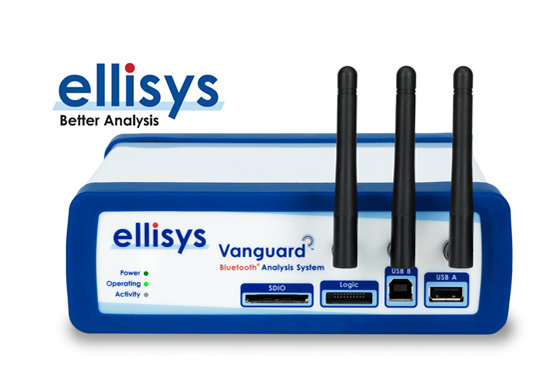

Ellisys藍牙協議分析儀Bluetooth Vanguard（簡稱BV1）是一款高端藍牙協議分析工具，支持BR / EDR，藍牙低功耗，Wi-Fi 802.11 a / b / g / n / ac（3x3），WPAN 802.15.4（全部16個2.4 GHz信道），原始2.4 GHz RF頻譜分析的同步捕獲和分析 ，HCI（USB，UART，SPI），通用SPI / UART / I2C / SWD通信，WCI-2，邏輯信號和音頻I2S。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
一體化：同時捕獲BR / EDR，低能耗，Wi-Fi 11ac，WPAN 15.4，頻譜，HCI，邏輯，UART，SPI，I2C，SWD，音頻I2S和WCI-2，均同步到納秒級精度
廣受好評的軟件：Ellisys軟件提供對復雜協議和RF行為的直觀理解，以及靈活的配置和控制，為工程師提供所需的洞察力
連接/電源靈活性：通過1GbE（帶以太網供電/ PoE）或Type-C?上的USB 3.1（帶USB供電）在本地或遠程連接，控制和供電系統
藍牙寬帶捕獲：輕松，穩固地捕獲全通道上的流量，包括發現/連接流量和復雜拓?fù)?/span>
藍牙捕獲分集：雙全并發藍牙捕獲路徑，通過空間分集和智能聚合算法提高捕獲質量
Wi-Fi 802.11 a / b / g / n / ac（3x3）捕獲：Ellisys硬件協議引擎加速了準確同步的Wi-Fi捕獲，實現了良好性能
WPAN 802.15.4捕獲：支持ZigBee, WirelessHART, MiWi, Thread，并行捕獲所有16個WPAN 2.4 GHz信道，實現良好的共存分析功能
最新規范支持：借助可現場升級的數字無線電和免費終身軟件更新，直接支持最新規范
軟件免費升級：軟件安裝無需license，無需激活碼，可終身免費升級
性能強大的藍牙協議分析儀BV1
捕獲無線流量當然是藍牙調試的主要方面，但其他信息通常對于全面了解大局非常重要。 例如，外部GPIO，HCI流量，Wi-Fi和WPAN流量或原始頻譜信息對于同時捕獲藍牙流量都至關重要。 這是Ellisys嗅探器真正擅長的另一個方面。 完全集成的硬件是一種設計選擇，并且有充分的理由。 這意味著更好地控制有線和無線通信中的捕獲特性，尤其是定時同步。
支持藍牙信道探測bluetooth channel sounding，Bluetooth Vanguard支持一鍵并發和緊密同步捕獲：
藍牙經典（2x，BR / EDR2 / EDR3，同時所有79個頻道）
藍牙低功耗（2x，125k / 500k / 1M / 2M，同時全部40個通道）
Wi-Fi IEEE 802.11a / b / g / n / ac（3x3,20 / 40/80 MHz）[企業版]
WPAN IEEE 802.15.4（同時所有16個2.4GHz頻道）[企業版]
2.4 GHz頻譜能量[專業版]
USB HCI（1端口），UART HCI（2端口）和SPI HCI（2端口）[專業版]
通用UART，SPI，I2C和SWD [專業版]
邏輯信號[專業版]
音頻I2S [專業版]
無線共存接口2（WCI-2）[專業版]
藍牙協議分析儀Bluetooth Vargaurd BV1具有不同配置，分別是：BV1-BLE(支持低功耗藍牙), BV1-EDR(經典藍牙), BV1-DUAL(雙模藍牙)。
三種配置均又各有3種版本：
STD, 支持（BLE或BR/EDR或雙模）5.4, 5.3及以下藍牙實時抓取并實時協議解析
PRO, 支持（BLE或BR/EDR或雙模）5.4, 5.3及以下藍牙實時抓取并實時協議解析，支持USB/UART/SPI HCI解析，支持Logic信號抓取解析，支持Spectrum頻譜信號解析, 支持Audio I2S, WCI-2信號抓取解析
ENT, 除了PRO功能之外，還支持WIFI 802.11 a/b/g/n和WPAN 802.15.4(ZigBee, Wireless HART, MiWi, Thread)信號抓取解析
射頻信號抓取特性
Ellisys Rainbow?: Industry's first wideband concurrent capture of all Bluetooth channels introduced in 2010.
Frequency band: 2.402-2.480 GHz
Sensitivity range: From -90 to +15 dBm
Gain: Programmable from -30 to +30 dB
Modulations: All BR/EDR/LE modulations (GFSK 1/2Mbps, p/4-DQPSK, 8-DPSK)
Baseband: Support of Bluetooth 5, upgradeable by software. Preliminary support of non-released specifications available.
邏輯信號抓取特性
Maximum bandwidth: 20 MHz
Sampling precision: 5 ns
Supported input voltage: 1.8 to 7V
HCI信號抓取特性
USB transport: Low, Full, and High Speed, with automatic detection
UART transport: Up to 8 Mbit/s, automatic detection of all parameters
SPI transport: Up to 8 Mbit/s, automatic detection of all parameters
通用通信捕獲特性
Generic UART: Up to 8 Mbit/s, automatic detection of all parameters
Generic SPI: Up to 8 Mbit/s, automatic detection of all parameters
I2C: 100 kbps or 400 kbps, automatic speed detection
Wi-Fi信號抓取特性
802.11 2x2 a/b/g/n (2 streams)
Channel width 2.4GHz: 20MHz or 40MHz, configurable
Channel width 5GHz: 20MHz or 40MHz
11n MCS 2.4GHz 20MHz channel: 0 to 15
11n MCS 2.4GHz 40MHz channel: 0 to 7
11n MCS 5GHz 20MHz channel: 0 to 7
Guard Interval: 800ns and 400ns GI
Frame encoding: BCC (LDPC not supported)
Max AMPDU size: 16,384 bytes
時序特性
Clock: ±10ppm frequency accuracy over -10 to +60 degrees Celsius range
BR/EDR/LE timestamp accuracy: ±125ns
Wi-Fi timestamp accuracy: ±1us
USB HCI timestamp accuracy: ±16.7ns
Logic timestamp accuracy: ±5ns
嵌入式內存
128 MB of FIFO memory
Data is stored in highly optimized format
Analyzed data is uploaded in real time through a USB 2.0 connection
體積質量
174 x 111 x 58 mm (6.9 x 4.4 x 2.3'')
1.0 kg (2.0 lbs)
