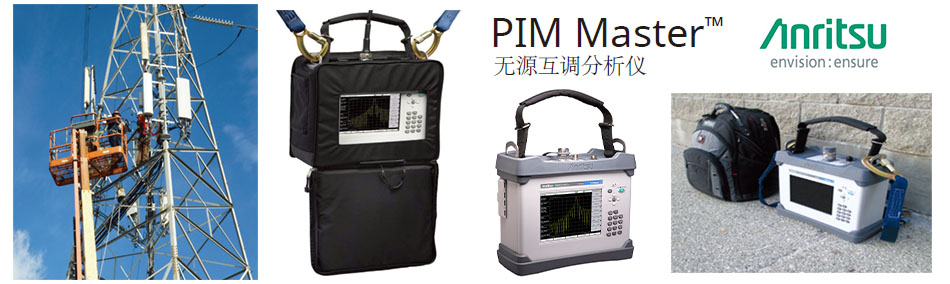

PIM Master? B 系列是一款 40 Watt、電池供電的 PIM 分析儀，配帶Site Master的傳輸線掃描功能選件。
此單一測試儀能夠?qū)﹄娎|和天線系統性能進行完整測試，可以測量 PIM、PIM 故障定位、回波損耗、電壓駐波比、電纜損耗和駐波故障點定位等。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！

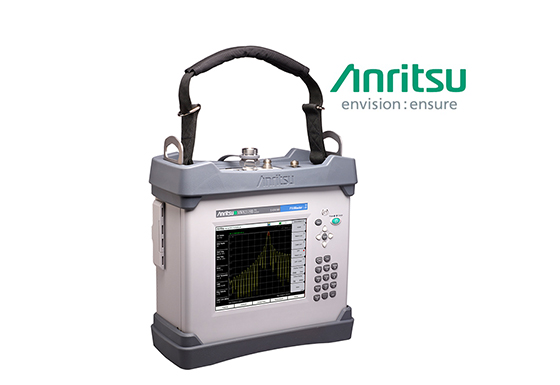

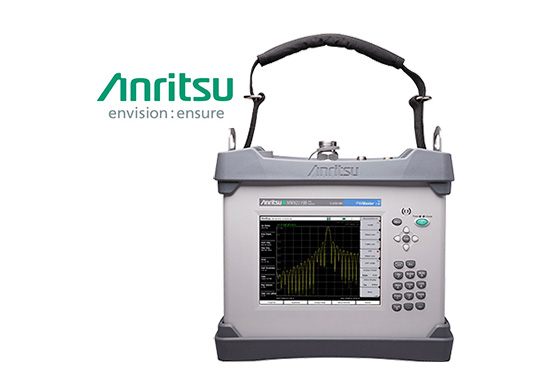

PIM Master帶有一個大尺寸的、室外可視的顯示屏，以及經過優化的專用于現場測量的交互式用戶界面。

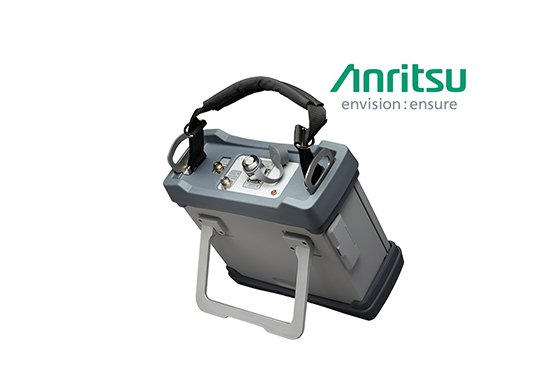

PIM Master 具有耐用性設計和增強型便攜性設計，使得儀表可在塔頂同時完成PIM測試和傳輸線掃描測試，有助于用戶更好地實現對LTE射頻拉遠頭安裝時的射頻性能測試。
PIM 分析儀測量功能：
1) PIM vs. 時間
2) PIM掃描測試
3) PIM 故障定位 (DTP)
4) 底噪測試
電纜和天線分析儀測量功能：（選件 331）
1) 回波損耗
2) 電壓駐波比
3) 電纜損耗
4) 故障點定位 (DTF)
5) 史密斯圓圖
6) 單端口相位
電纜和天線系統是所有無線通訊網絡中的關鍵鏈路。 已部署組件的質量和安裝時的精密程度對網絡性能、站點穩定性和最終的客戶滿意度有重大影響。
要發揮最大工作潛力，電纜和天線系統必須能夠在移動服務訂購者和 BTS 之間以最高的效率傳輸射頻信號（最小的損耗，最小的反射），而且不會生成不必要的噪聲（無源互調。）
典型應用包括：
1) 射頻組件測試
2) 天線測試
3) 宏站電纜系統測試
4) 遠端射頻頭 (RRH) 站點測試
5) 分布式天線系統 (DAS) 測試
1) 無源互調 (PIM) 分析儀
2) PIM vs. 時間、PIM、PIM 故障定位、底噪測試
3) 電池供電時長： >3 小時
4) 單路輸出功率范圍：20 dBm (0.1 Watt) — 46 dBm (40 Watt)
5) 經現場認證的設計： 堅固耐用，結構緊湊，在日光下可見的顯示屏
6) 可使用SkyBridge Tools? 軌跡管理器
7) 標準的三年保修（電池一年保修）
選件
1) Site Master? 電纜與天線分析儀
2) 2 MHz – 3 GHz
3) 回波損耗、電壓駐波比、電纜損耗、故障點定位、史密斯圓圖、單端口相位
4) GPS、高精準度功率計

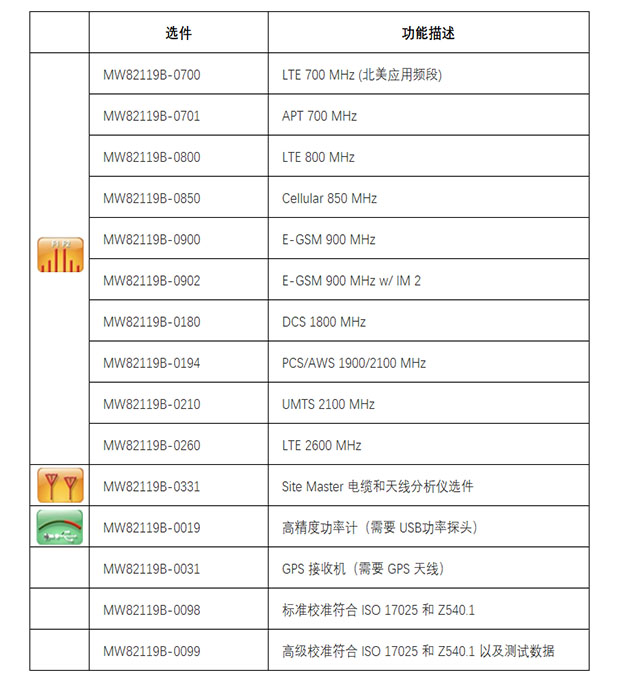

訂購信息
