UA-10亮度色度均勻性測定器，為一款設計小巧輕便，能實現高速.高精度測定的面測量儀器。
您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！
UA-10亮度色度均勻性測定器，為一款設計小巧輕便，能實現高速.高精度測定的面測量儀器。
通過采用本公司獨有的校正與補正技術，使基準儀器的測定結果得到忠實反映，因此，不僅可以省略以往面測量儀器所必需的不同色域間的色彩補償系數的切換，也實現了高精度色度測定。
| 鏡頭畫角 | 0.1～30,000cd/m2 | 10～1,000,000cd/m2 |
|

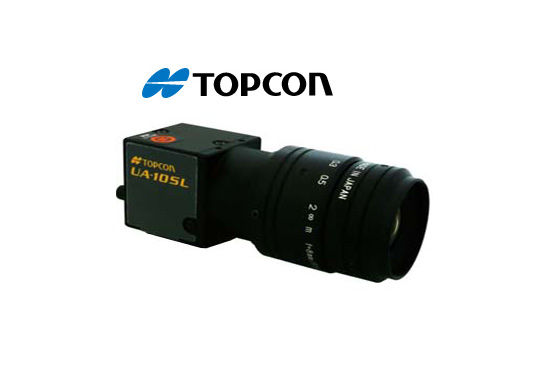

標準鏡頭
|
UA-10SL
|
UA-10SH
|
|

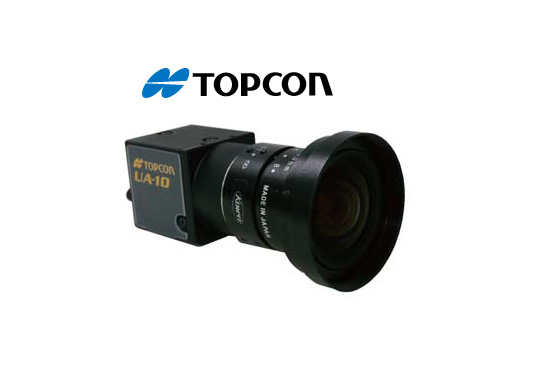

廣角鏡頭
|
UA-10WL
|
UA-10WH
|
| 望遠鏡頭 |
UA-10TL
|
UA-10TH
|
| ? 高達`03秒的高速測定 | : 通過最優化的測定處理方式 |
| ? 高精度色度測定 | : 采用拓普康獨有的校正補正技術 |

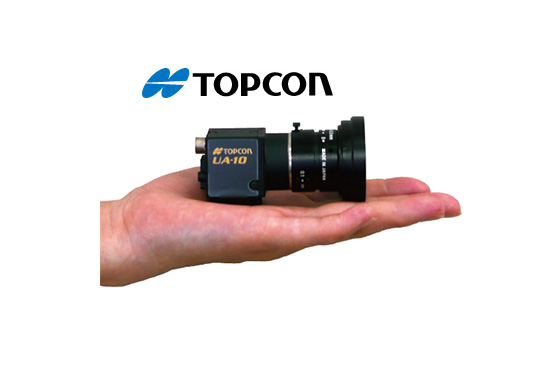

| ? 小型 輕量化設計 | : 產品小型 輕量化設計。為削減檢測生產流水線構造成本做出貢獻 |
| ? 六種的產品變化 | : 二種類的亮度測定范圍 四種類的鏡筒畫角 |
|
機種
|
UA-10SL / UA-10WL
/ UA-10TL |
UA-10SH / UA-10WH
/ UA-10TH |
|---|---|---|
|
光亮采集
|
130萬畫素 彩色CCD圖像傳感器
|
|
|
對物鏡
|
UA-10SL/SH 單焦點對物鏡 f=8.0mm
UA-10WL/WH 單焦點對物鏡 f=3.5mm UA-10TL/TH 單焦點對物鏡 f=30mm |
|
|
有功像素
|
1280×960
|
|
|
數據位
|
12bit
|
|
|
測定范圍
|
0.1～30,000cd/m2
|
10～1,000,000cd/m2
|
|
亮度直線性*1
|
±2% 1cd/m2 超過
±3% 1cd/m2 以下 |
±2% 50cd/m2 超過
±3% 50cd/m2 以下 |
|
色度精度*1
|
±0.003 1cd/m2 超過
±0.010 1cd/m2 以下 |
±0.003 50cd/m2 超過
±0.010 50cd/m2 以下 |
|
面內MURA均勻性*1
|
亮度：±2%
色度：±0.003 |
|
|
重復精度
|
亮度：0.5%*2
|
|
|
色度：0.002 0.5cd/m2 超過*3
色度：0.005 0.5cd/m2 以下*3 |
色度：0.002 50cd/m2 超過*3
色度：0.005 50cd/m2 以下*3 |
|
|
測定時間
|
UA-10SL/WL：最快0.3秒 100cd/m2(含傳送時間)
UA-10SH/WH：最快0.3秒 10,000cd/m2(含傳送時間) |
|
|
穩定性
|
亮度：1%
|
|
|
再現行
|
亮度：2%
|
|
|
溫度特性
|
亮度：±3% (25℃基準 0～40℃)
|
|
|
濕度特性
|
亮度：±3% (相體濕度 85%以下、且無凝露)
|
|
|
界面
|
LAN (Gigabit Ethernet)
|
|
|
外形尺寸
|
UA-10SL ： 93.0×36.0×36.0mm
UA-10SH ： 90.0×38.5×38.5mm UA-10WL/WH： 86.5×42.0×42.0mm UA-10TL/TH : 85.1×34.0×34.4mm |
|
|
質量
|
UA-10SL ： 約185g
UA-10SH ： 約200g UA-10WL/WH ： 約170g UA-10TL/TH : 約155g |
|
*1 ： 標準A光源
*2： 連續測量10次2σ
*3 ： 連續測量10次2σ（最大值-最小值）

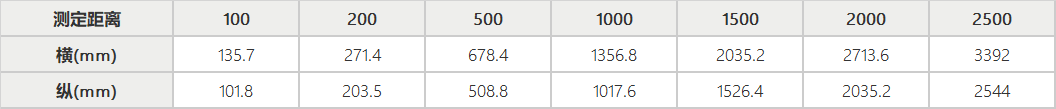

UA-10WL/WH 測定領域

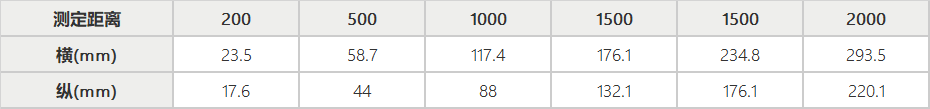

UA-10TL/TH 測定領域
*從物鏡金屬件前端開始的距離
